冷軋滾珠絲杠型(TMB)  冷軋魔博/Rolled MOBO

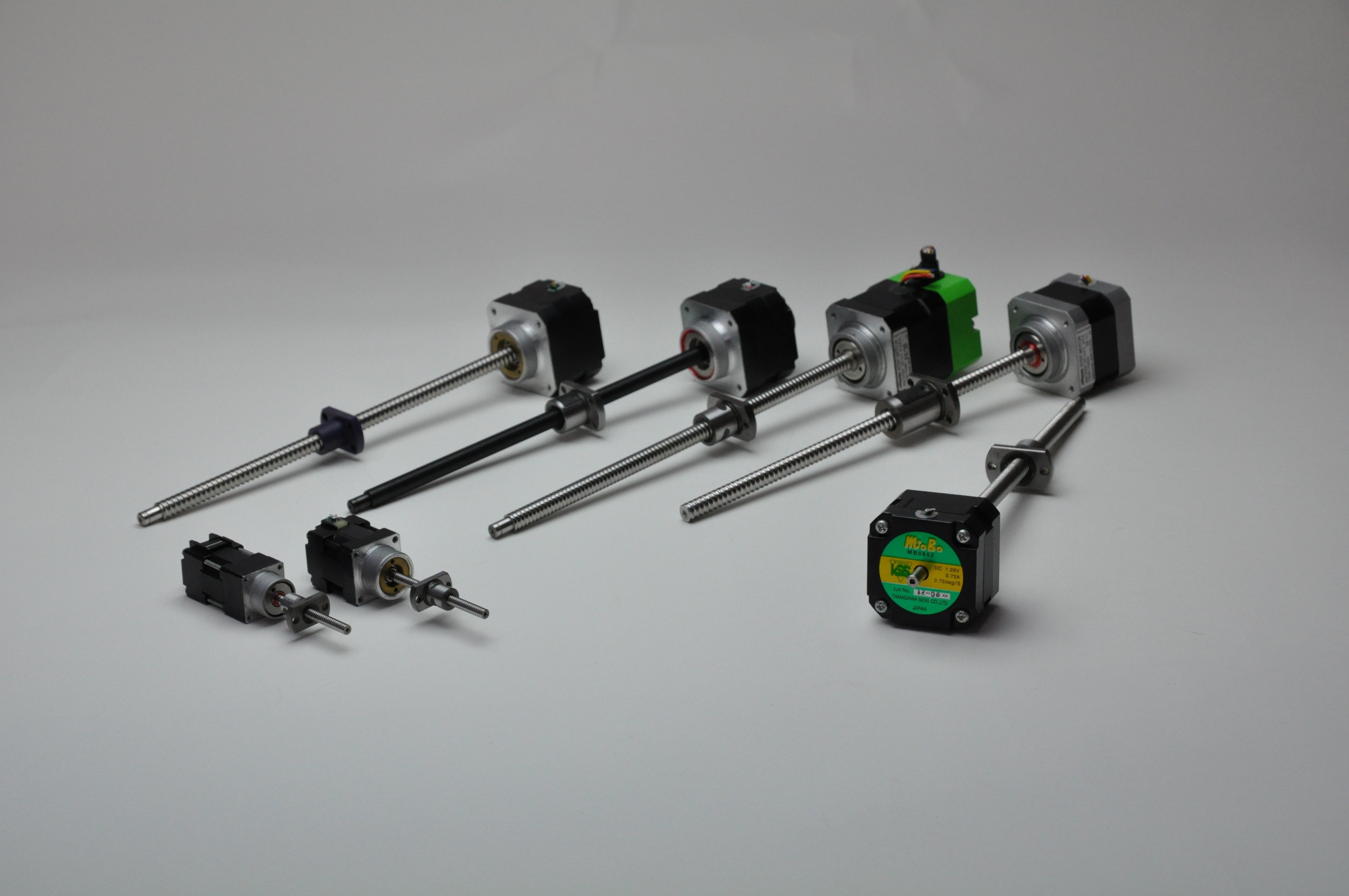

DSC_0180

●產品特點:


①是將 5 相步進電機直接組裝到精密等級為 Ct7 的冷軋滾珠絲杠軸端上的

產品,一般定位性能優異。

②具有將滾珠絲杠軸心作為電機旋轉軸心的理想結構。

③直連結構省去了聯軸器的使用,不僅縮短長邊方向尺寸,還能減少作

業工時。

④還備有推薦的 5 相步進電機用驅動器。

⑤螺母塊、電機板等附件也很齊全。

●基本規格:


Model
型 號

Shaft Nominal Dia.
絲杠軸公稱外徑
( mm )

Lead
導程
( mm )

Travel
行程
( mm )

Travel per pulse
脈沖移動量
(μ m )

Reference Thrust
參考推力
( N )

Mass
重量
( g )


TMB0401

φ 4

1

30

2

50

100

TMB0504

φ 5

4

75

8

25

180

TMB0601

φ 6

1

75

2

100

180

TMB0602

φ 6

2

75

4

50

180

TMB0606

φ 6

6

75

12

15

180

TMB0801

φ 8

1

150

2

300

320

TMB0802

φ 8

2

150

4

150

320

TMB0805

φ 8

5

150

10

120

450

TMB0812

φ 8

12

150

24

50

450




※重復定位精度及空轉值是安裝在本公司標準滑臺上時測得的值。

實際值請洽詢本公司。

注 1 )關于詳細尺寸,請參照 F119 頁以后的規格圖。

注 2 ) 1 脈沖的移動量為整步時的值。

注 3 )加減速速率的參考值為 20ms/kHz 以上。

注 4 )參考推力根據不同條件會有很大變化,請垂詢本公司。


●電機規格:


Model
型 號

Motor size
電機規格
( mm )

Rated voltage
額定電壓
( V )

Rated current
額定電流
( A/phase )
( A/ 相)



Winding resistance
繞組電阻

(Ω)

Holding torque
保持扭矩
( Nm )

Rotor Inertia
轉子慣量
( g·cm2 )

TMB0401

□ 24

DC 0.83

0.75

1.1

0.018

4.2

TMB0504

□ 24

DC 1.28

0.75

1.7

0.028

8.3

TMB0601

□ 24

DC 1.28

0.75

1.7

0.028

8.8

TMB0602

□ 24

DC 1.28

0.75

1.7

0.028

8.7

TMB0606

□ 24

DC 1.28

0.75

1.7

0.028

8.8

TMB0801

□ 42

DC 1.28

0.75

1.7

0.128

40

TMB0802

□ 42

DC 1.28

0.75

1.7

0.128

40

TMB0805

□ 42

DC 1.65

0.75

2.2

0.236

74

TMB0812

□ 42

DC 1.65

0.75

2.2

0.236

74



注 1 )基本步進角為 0.72 ° 。

注 2 )轉子慣量為包含滾珠絲杠軸的值。

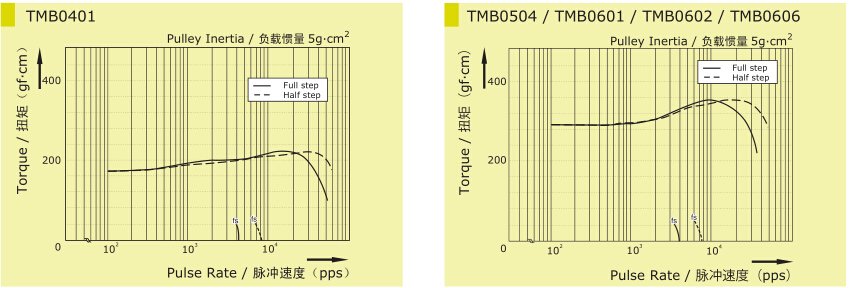

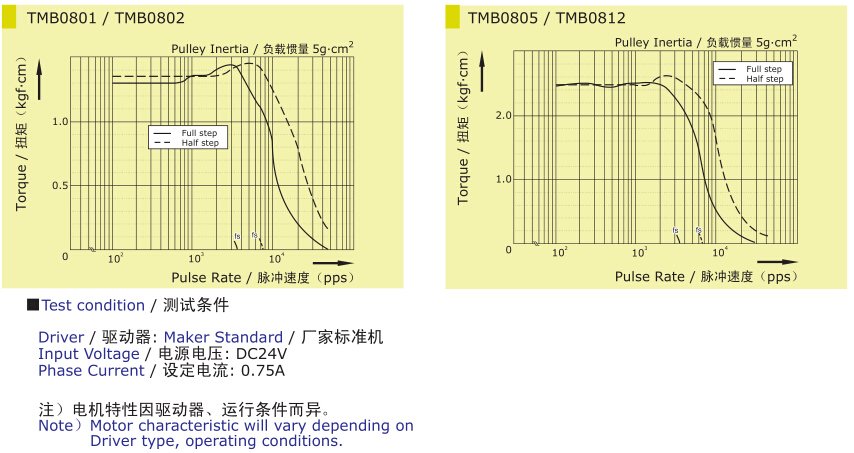

電機特性

電機特性圖01電機特性圖02

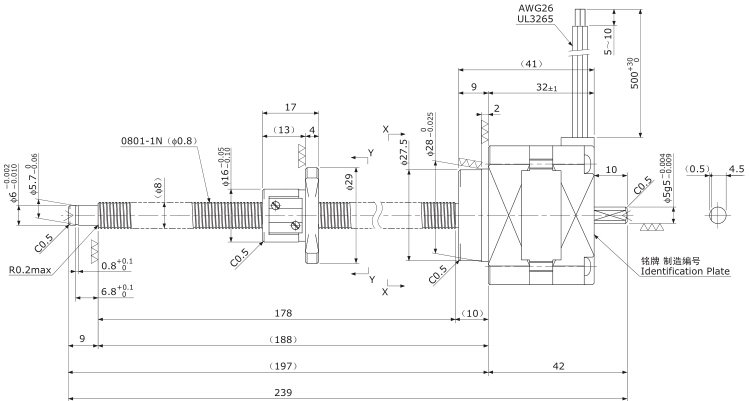

產品圖紙

Drawing

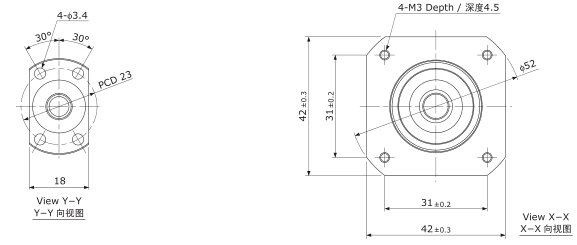

TMB0801圖01

TMB0801圖02TMB0801圖03



Recommended Drivers推薦的驅動器


KR-A5CC

KR-A55MC ( Micro step )

KR-A55MC ( Micro step )




注) 只能裁切軸端。
其他軸端形狀為定制產品。



Recommended accessories推薦的配件


Motor side Supporting plate / 電機側支架板

MP-24A or MP-24B

Supported side Bracket / 支撐側托架

SP-42

Nut Block / 螺母塊

NB-0801R



Ball Screw Specifications 主要技術參數

Accuracy grade
精度等級

JIS Ct7

Thread direction
旋向

Right

Axial play
軸向間隙

0.020mm or less
0.020mm
以下

Reference Thrust
參考推力

300N

Shaft & Nut material
絲杠軸、 螺母材質

Chrome-molybdenum steel
鉻鉬鋼

Surface Coating
表面處理

Black Chrome coating on Shaft
絲杠軸采用黑鉻處理

Surface hardness
螺紋部表面硬度

HRC58 ~ 62
( Thread area )

Lubricant
潤滑劑

KSS original grease MSG No.1
KSS
原裝油脂 MSG No.1


Motor Specifications 電機參數

Basic step angle
基本步進角

0.72 °

Rated Voltage
額定電壓

DC 1.28 V

Rated current
額定電流

0.75A/phase
0.75A/

Winding resistance
繞組電阻

1.7 Ω

Holding Torque
保持扭矩

0.128Nm

Rotor inertia
轉子慣量

40g·cm 2

Operating temperature
使用溫度范圍

- 20 ° C ~ 50 °C
