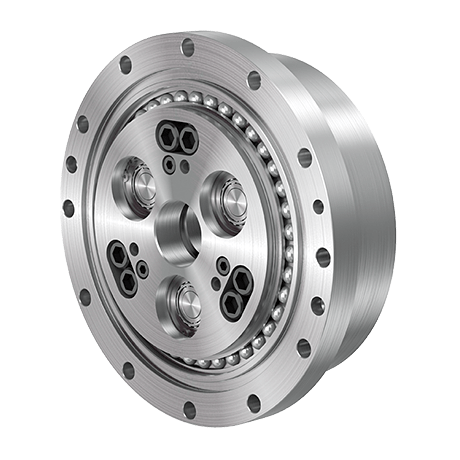

RV-E
緊湊&扁平
輕量
高精度(齒隙 在1角分以下)
高耐久性(可承受額定轉矩的5倍)
高加速性能(額定轉矩的2.5倍為止)
RV-E規格 | |||||||||||||
機型 RV | 6E | 20E | 40E | 80E | 110E | 140E | 160E | 200E | 320E | 320E 3 | 450E | 450E 3 | 1500E |
標準速比 | 31 43 53.5 59 79 103 | 57 81 105 121 141 161 | 57 81 105 121 153 | 57 81 105 121 153 | 81 111 161 175.28 | ASK | 81 101 129 145 171 | ASK | 81 101 118.5 129 141 171 185 | ASK | 81 101 118.5 129 154.84 171 192.42 | ASK | ASK |
額定轉矩(Nm) | 58 | 167 | 412 | 784 | 1078 | 1372 | 1568 | 1960 | 3136 | 3136 | 4410 | 4410 | 14700 |
啟動停止容許轉矩(Nm) | 117 | 412 | 1029 | 1960 | 2695 | 3430 | 3920 | 4900 | 7840 | 7840 | 11025 | 11025 | 36750 |
瞬時最大容許轉矩(Nm) | 294 | 833 | 2058 | 3920 | 5390 | 6860 | 7840 | 9800 | 15680 | 15680 | 22050 | 22050 | 73500 |
額定輸出轉速 | 30 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
容許輸出轉速:稼動率40%(參考值)(rpm) | 100 | 75 | 70 | 70 | 50 | 35 | 45 | 28 | 35 | 25 | 25 | 14 | 10 |
額定壽命 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 10000 | 6000 | 10000 | 9000 |
齒隙/空程(arc.min.) | 1.5/1.5 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 |
扭轉剛度(代表值)(Nm/arc.min.) | 20 | 49 | 108 | 196 | 294 | 343 | 392 | 583 | 980 | 1078 | 1176 | 1176 | 6320 |
容許力矩(Nm) | 196 | 882 | 1666 | 2156 | 2940 | 3430 | 3920 | 4508 | 7056 | 7840 | 8820 | 8820 | 44100 |
容許推力(N) | 1470 | 3920 | 5194 | 7840 | 10780 | 12500 | 14700 | 16660 | 19600 | 21070 | 24500 | 24500 | 51000 |
