YOHOMA齒輪結構安裝準備（二）--螺栓和碟形彈簧墊圈

新聞資訊 | 2020-12-14 13:59

上期的文章中，我們介紹了YOHOMA齒輪結構安裝前需準備的法蘭及固定部，這一期我們將圍繞另外兩個關鍵零部件：螺栓和碟形彈簧墊圈，對其設計時注意事項進行一個簡單的講解。


①減速機安裝用螺栓

●請參照單獨提交的外形尺寸圖以及交貨規格書中記載的電動機安裝法蘭以及外殼安裝螺栓、輸出軸安裝螺栓的尺寸和數量，準備螺栓。

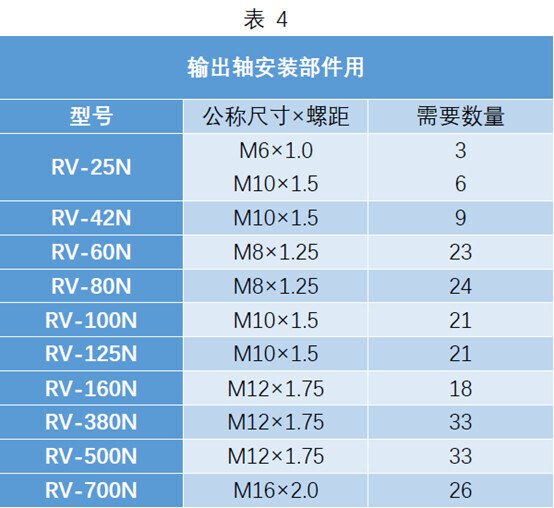

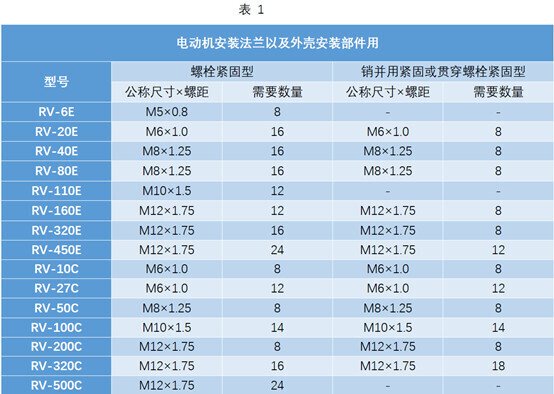

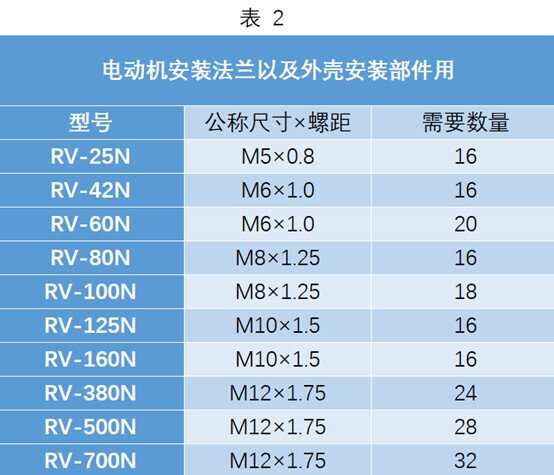

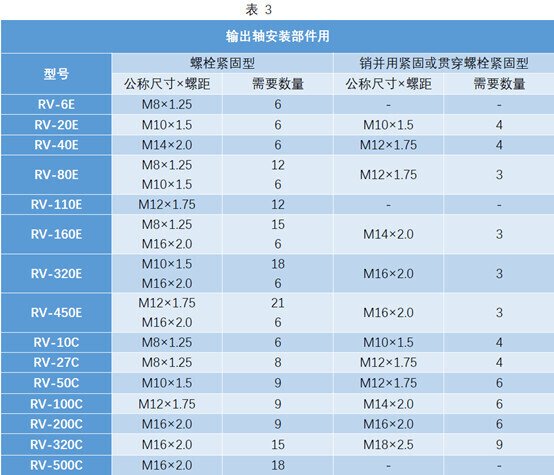

●請根據需要準備好表1、表2、表3、表4中所示螺栓的尺寸、數量。
●關于螺栓長度，請根據客戶準備的部件和減速機的安裝部尺寸選擇適當?shù)拈L(zhǎng)度。
●為便于緊固、拆卸，防止發生滑角，請準備以下所示本公司推薦的標準螺栓。銷并用緊固型請務必使用錐銷+螺栓。

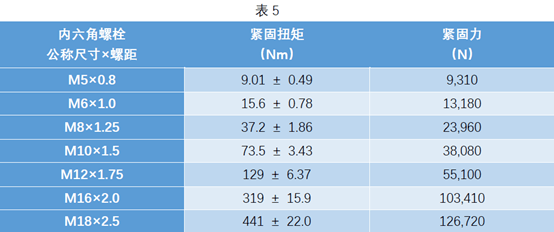

●為了滿足額定值表中記載的瞬時最大容許轉矩的要求，在減速機本體及輸出軸的安裝時，請使用力矩扳手，并對應表5的緊固扭矩設置扳手上的數值，進行鎖緊，否則可能會損壞相應部件。

  內六角螺栓 JIS B 1176 : 2006
  強度類別 JIS B 1051 : 2000 12.9
螺紋 JIS B 0209 : 2001 6g

6

2



8

9

10

●上述緊固扭是矩?cái)Q緊以鋼、鑄鐵為材質的螺栓時的緊固扭矩。

●使用鋁制材或不銹鋼螺栓時，應限制螺栓的緊固扭矩。

同時，還請?jiān)诔浞挚紤]傳遞轉矩和負荷彎矩的基礎上進行設計。

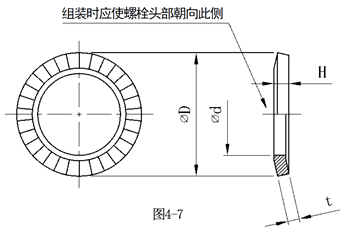

  • ②內六角螺栓用碟形彈簧墊圈



●如需使用同等品，進行選擇時應注意其外徑尺寸D。



微信圖片_20190925173646
