五軸數控機床如何檢測加工精度？

新聞資訊 | 2021-09-03 14:02

　　數控機床完成以上的檢測和調試后，實際上已經基本完成獨立各項指標的相關檢驗，但是也并沒有完全充分的體現出機床整體的、在實際加工條件下的綜合性能，而且用戶往往也非常關心整體的綜合的性能指標。所以還要完成工作精度的檢驗，以下介紹加工中心的相關工作精度檢驗。

　　(一)、試件的定位

　　試件應位于X行程的中間位置，并沿Y和Z軸在適合于試件和夾具定位及刀具長度的適當位置處放置。當對試件的定位位置有特殊要求時，應在制造廠和用戶的協議中規定

　　(二)、試件的固定

　　試件應在專用的夾具上方便安裝，以達到刀具和夾具的大穩定性。夾具和試件的安裝面應平直。

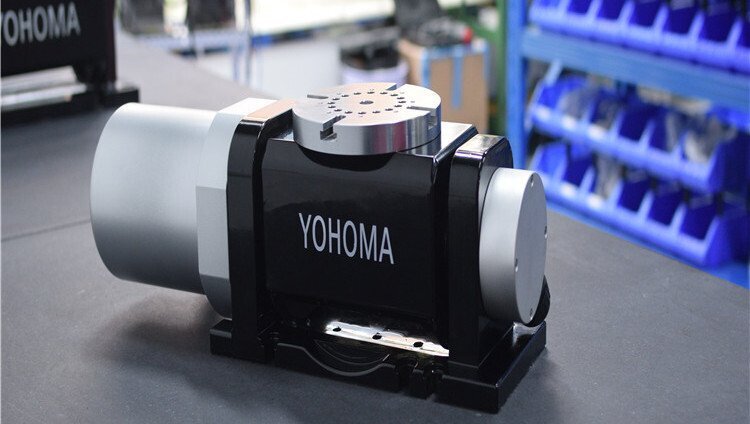

DSC_0031_副本

　　應檢驗試件安裝表面與夾具夾持面的平行度。應使用合適的夾持方法以便使刀具能貫穿和加工中心孔的全長。建議使用埋頭螺釘固定試件，以避免刀具與螺釘發生干涉，也可選用其他等效的方法。試件的總高度取決于所選用的固定方法。

　　(三)、試件的材料、刀其和切削參數

　　試件的材料和切削刀具及切削參數按照制造廠與用戶間的協議選取，并應記錄下來，推薦的切削參數如下：

　　1、切削速度：鑄鐵件約為50 m/min;鋁件約為300m/min.

　　2、進給量：約為(0.05~0.10)mm/齒。

　　3、切削深度：所有銑削工序在徑向切深應為0.2 mm.

　　(四)、試件的尺寸

　　如果試件切削了數次，外形尺寸減少，孔徑增大，當用于驗收檢驗時，建議選用終的輪廓加工試件尺寸與本標準中規定的一致，以便如實反映機床的切削精度。試件可以在切削試驗中反復使用，其規格應保持在本標準所給出的特征尺寸的士10%以內。當試件再次使用時，在進行新的精切試驗前，應進行一次薄層切削，以清理所有的表面。

　　(五)、輪廓加工試件

　　1、目的

　　該檢驗包括在不同輪廓上的一系列精加工，用來檢查不同運動條件下的機床性能。也就是僅一個軸線進給、不同進給率的兩軸線線性插補、一軸線進給率非常低的兩軸線線性插補和圓弧插補。

　　該檢驗通常在X-Y平面內進行，但當備有萬能主軸頭時同樣可以在其他平面內進行。

　　2、尺寸

　　輪廓加工試件共有兩種規格試件的終形狀應由下列加工形成：

　　(1)、通鏜位于試件中心直徑為“p”的孔;

　　(2)、加工邊長為“L”的外正四方形;

　　(3)、加工位于正四方形上邊長為“q”的菱形(傾斜600的正四方形);

　　(4)、加工位于菱形之上直徑為“q”、深為6 mm(或10 mm)的圓;

　　(5)、加工正四方形上面，"α”角為30或tanα=0.05的傾斜面;

　　(6)、鏜削直徑為26 mm(或較大試件上的43 mm)的四個孔和直徑為28 mm(或較大試件上的45 mm)的四個孔。直徑為26 mm的孔沿軸線的正向趨近，直徑為28 mm的孔為負向趨近。這些孔定位為距試件中心“r·r”。

　　因?yàn)槭窃诓煌妮S向高度加工不同的輪廓表面，因此應保持刀具與下表面平面離開零點幾毫米的

　　距離以避免面接觸。

　　3、刀具

　　可選用直徑為32 mm的同一把立銑刀加工輪廓加工試件的所有外表面。

　　4、切削參數

　　推薦下列切削參數：

　　(1)、切削速度

　　鑄鐵件約為50 m/min;鋁件約為300m/min。

　　(2)、進給量

　　約為(0.05~0.10)mm/齒。

　　(3)、切削深度

　　所有銑削工序在徑向切深應為0.2 mm。

　　5、毛坯和預加工

　　毛坯底部為正方形底座，邊長為“m”，高度由安裝方法確定。為使切削深度盡可能恒定。精切前應進行預加工。

　　6、檢驗和允差

　　(1)、如果條件允許，可將試件放在坐標測量機上進行測量。

　　(2)、對直邊(正四方形、菱形和斜面)而言，為獲得直線度、垂直度和平行度的偏差，測頭至少在10個點處觸及被側表面

　　(3)、對于圓度(或圓柱度)檢驗，如果測量為非連續性的，則至少檢驗15個點(圓柱度在每個側平面內)。

　　7、記錄的信息

　　按標準要求檢驗時，應盡可能完整地將下列信息記錄到檢驗報告中去：

　　(1)、試件的材料和標志;

　　(2)、刀具的材料和尺寸;

　　(3)、切削速度;

　　(4)、進給量;

　　(5)、切削深度;

　　(6)、斜面30和tan-10.05間的選擇。

　　(六)、端鐵試件

　　1、目的

　　本檢驗的目的是為了檢驗端面精銑所銑表面的平面度，兩次走刀重疊約為銑刀直徑的20%。通常該檢驗是通過沿x軸軸線的縱向運動和沿Y軸軸線的橫向運動來完成的，但也可按制造廠和用戶間的協議用其他方法來完成。

　　2、試件尺寸及切削參數

　　對兩種試件尺寸和有關刀具的選擇應按制造廠的規定或與用戶的協議。

　　試件的面寬是刀具直徑的1.6倍，切削面寬度用80%刀具直徑的兩次走刀來完成。為了使兩次走刀中的切削寬度近似相同，第一次走刀時刀具應伸出試件表面的20%刀具直徑，第二次走刀時刀具應伸出另一邊約1 mm。試件長度應為寬度的1.25~1.6倍。

　　對試件的材料未做規定，當使用鑄鐵件時，可參見表5-9切削參數。進給速度為300 mm/min時，

　　每齒進給量近似為0.12 mm，切削深度不應超過0.5 mm。如果可能，在切削時，與被加工表面垂直的軸(通常是Z軸)應鎖緊。

　　3、刀具

　　采用可轉位套式面銑刀。刀具安裝應符合下列公差：

　　(1)、徑向跳動≤0.02 mm;

　　(2)、端面跳動≤0.03 mm。

　　4、毛坯和預加工

　　毛坯底座應具有足夠的剛性，并適合于夾緊到工作臺上或托板和夾具上。為使切削深度盡可能恒定，精切前應進行預加工。

　　5、精加工表面的平面度允差

　　小規格試件被加工表面的平面度允差不應超過0.02 mm;大規格試件的平面度允差不應超過0.03 mm。垂直于銑削方向的直線度檢驗反映出兩次走刀重疊的影響，而平行于銑削方向的直線度檢驗反映出刀具出、入刀的影響。

　　6、記錄的信息

　　檢驗應盡可能完整地將下列信息記錄到檢驗報告中：

　　(1)、試件的材料和尺寸;

　　(2)、刀具的材料和尺寸;

　　(3)、切削速度;

　　(4)、進給率;

　　(5)、切削深度。
