五軸精密轉臺有哪些特點?

新聞資訊 | 2021-12-03 13:43

  五軸精密轉臺是一個高定位精度的數位化旋轉平臺,具有低成本高精度的優勢,在旋轉平臺類占據著強大的市場,那么有哪些特點呢?


  中空結構


  五軸精密轉臺的轉盤為中空結構,伺服電機連接在側邊,方便冶具中的氣管、電線安裝。

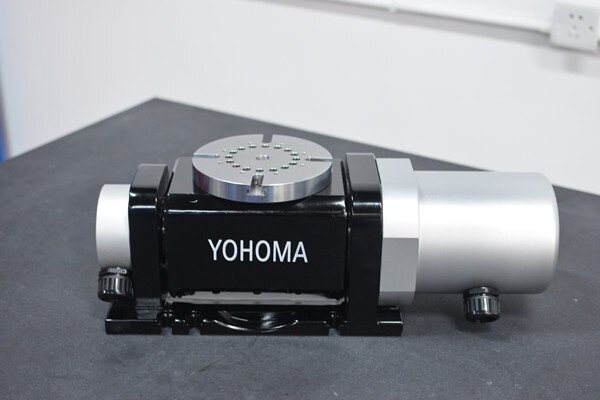

DSC_0043

  高重復定位精度


  五軸精密轉臺采用YOHOMA齒輪減速方式來增大輸出扭矩,齒輪精度等級達5級以下,加之靈活的調隙機構,通過改變兩齒輪中心距的方式來控制側隙,使得中空旋轉平臺的空回極小,重復定位精度在5弧秒以下。


  高剛性


  五軸精密轉臺的轉盤由一套精密NSK軸承支撐,軸承需要具備長壽命、高精度、低發熱量、高速性、高剛性、低噪音、高耐磨性等特性,因此要求軸承鋼應具備:高硬度、均勻硬度、高彈性極限、高接觸疲勞強度、必須的韌性、一定的淬透性、在大氣的潤滑劑中的耐腐蝕性能。當軸和殼體發生撓曲時,可以主動調整兩個目標的載荷和軸向載荷。徑向載荷只能很大,適合重載荷和沖擊載荷。內圈的內徑是一個圓錐孔軸承,可以直接安裝。

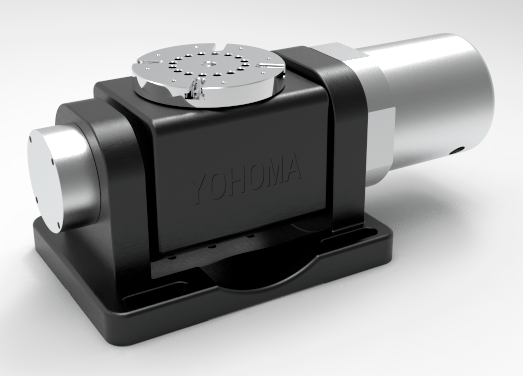

五軸YHM-160

  高旋轉精度


  五軸精密轉臺在組裝完成后,以平臺的交叉滾子軸承為旋轉中心,再次對轉盤的外徑,端面進行磨削(標準級為精車),保證轉盤的同軸度,平行度等形位公差。
