不明白五軸加工中的3+2、4+1、假五軸是指什么？看完這你就懂了

新聞資訊 | 2022-08-16 17:25

　   使用在五軸上的分度盤我們一般都聽到3+2、4+1、假五軸。


　　那么我們該怎么去理解呢？其實按照數控機床行業的角度去講，我們一般認為3+2指的是三軸機床XYZ加兩軸，這兩軸指的是轉臺的“傾斜軸”和“旋轉軸”，也就是AC軸，顧名思義就是XYZAC五個軸，但并不是所有的五軸轉臺，都稱為AC軸，這個是根據某些系統的定義和轉臺的擺向有關，也有稱為AB軸或者BC軸的。

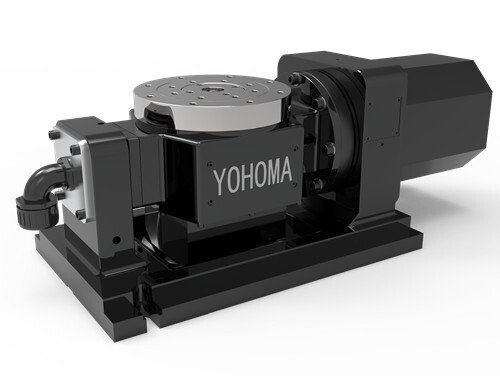

微信圖片_20210813141357

　　4+1指的是四個軸加一個軸，實際硬件部分還是和3+2一樣，4+1形容的是聯動功能，很多人都認為五軸分度盤的AC軸只能動其中的一軸，但事實并非如此，4+1我們可以稱為“五軸四聯動”，也就是有五個軸任意四個軸同時在聯動，其中一個軸是做定位加工不動，例如：XYAC、Z軸不動，或者XYZA、C軸不動，任意的一個軸不聯動，這就是“4+1”五軸四聯動。

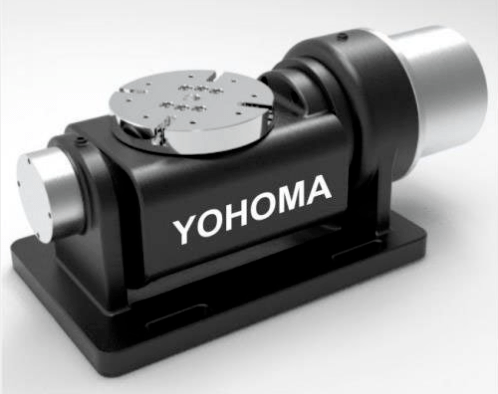

YHM175

　　而假五軸這個說法呢？據我們接觸的客戶中，大多數理解是加裝的AC分度盤，并非我們真正意義上的五軸一樣的形式和功能，確實假五軸在部分功能來說跟真正的五軸是不一樣的，所以具體還是有區別的。


　　五軸由很多類型和結構，我們常見的正交類型一般分為：


　　雙擺頭結構，這種一般是應用在龍門大型磨具加工上。


　　雙轉臺結構：這種類型可應用于中小產品類型加工。


　　擺頭加轉臺結構：一般可以應用于三軸加工中心。


　　那為什么大家都傾向于使用五軸轉臺呢？


　　1、是將復雜的曲面一次成型，多角度斜面加工，一次裝夾即可完成，


　　2、減少裝夾的次數，從而避免裝夾次數越多累積的誤差，典型的五軸定位加工是一次裝夾即可加工五個面。
