數控轉臺和數控分度盤有哪些區別？

新聞資訊 | 2022-11-16 14:13

       數控轉臺和數控分度盤都是數控機床中比較常用的機床設備，但是兩者卻不相同，數控轉臺是一種能夠同時繞鉛垂軸和水平軸旋轉的機械工作臺。數控分度盤大多數適用于銑床、鉆床及加工中心。配合工作母機四軸操作界面，可作同動四軸加工。

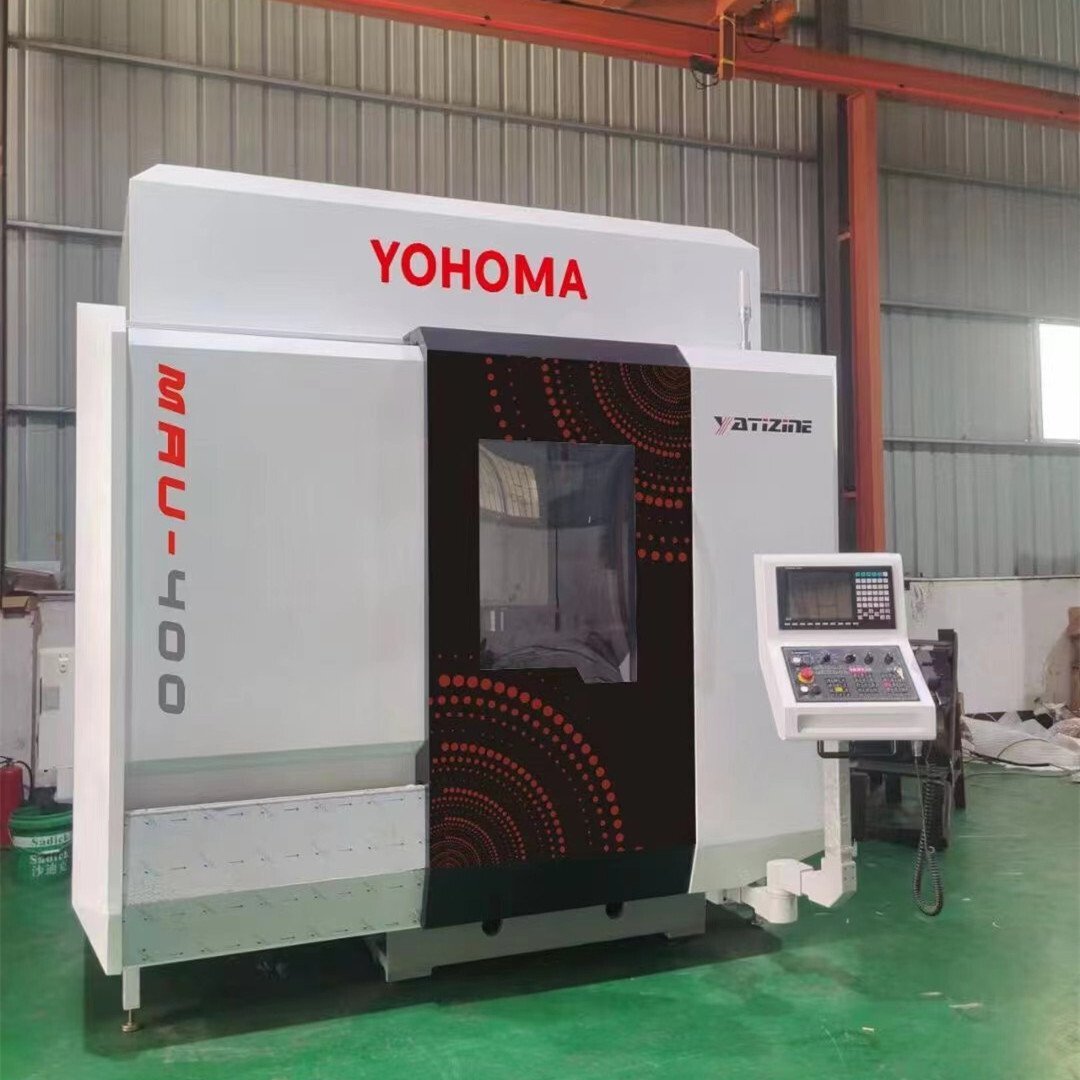

五軸機床

　　數控轉臺的運動是由伺服電機驅動，經齒輪減速后帶動渦輪蝸桿副使工作臺轉動。為消除反向間隙和傳動間隙，通過調整偏心環來消除齒輪嚙合側隙。


      數控分度盤工作原理：通過輸入軸上的共軛凸輪與輸出軸上帶有均勻散布滾針軸承的分度盤無間隙垂直嚙合，凸輪外貌面的曲線段驅策分度盤上的滾針軸承發動分度盤轉為，直線段使分度盤靜止，并定位自鎖。

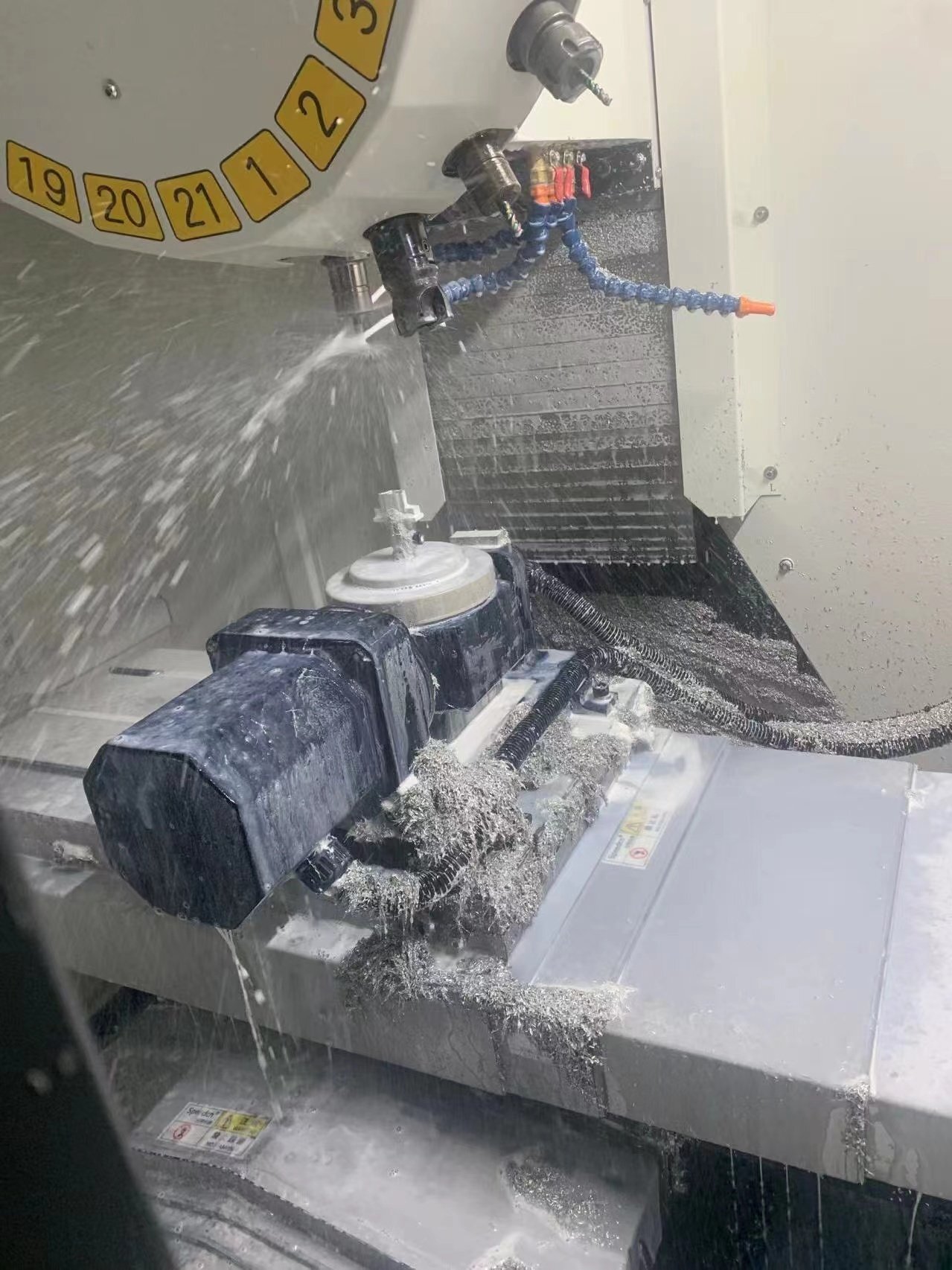

752fd12daee172cb5166245e3578cb4

　　數控轉臺和數控分度盤各自工作原理不同，數控轉臺可以與機床聯動，最小增量為0.001度，如功率、轉速、扭矩能達到車削的要求，可實現車削功能。而數控分度盤只能固定角度分度，比如1度一分、5度一分等，而且數控分度盤只能實現分度功能。
