數控加工時如何控制切削中振動?很講究!

新聞資訊 | 2022-12-27 15:31




  切削振動

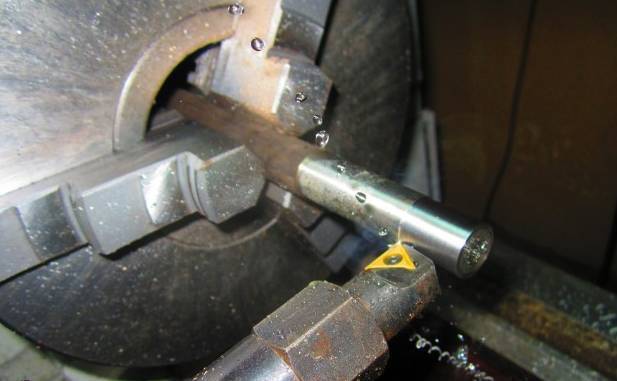

  切削振動通常發生在細長軸的車削、薄壁件的車削等。振動一旦加劇,會出現振幅超過幾十μm的激烈振動,通常還會伴隨很大的噪聲。在切削加工中,振動可能會超過100μm,雖然可以進行加工,但已加工表面會殘留明顯的振動劃痕,是精加工表面不能允許的。


1


  切削振動的危害


  金屬切削加工中產生的振動是一種十分有害的現象。


  01

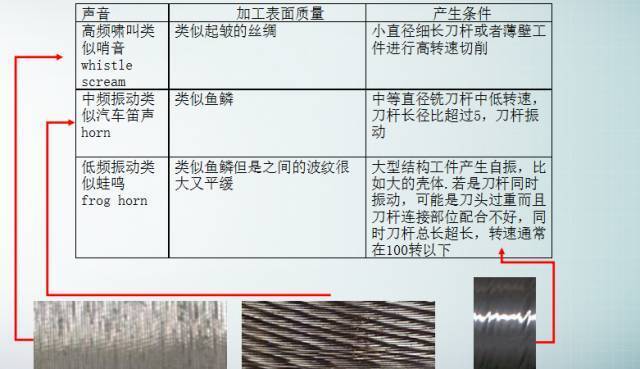

  影響零件的表面質量


  若加工中產生了振動,刀具與工件間將產生相對位移,會使加工表面產生振痕,嚴重影響零件的表面質量和性能;


2


  02


  減少機床及刀具壽命


  切削振動時,工藝系統將持續承受動態交變載荷的作用,刀具極易磨損(甚至崩刃),機床連接特性受到破壞,嚴重時甚至使切削加工無法繼續進行;


  03


  產生噪音危害操作者身體健康


  振動中產生的噪音還將危害操作者的身體健康。


  為減小振動,有時不得不降低切削用量,使機床加工的生產效率降低。


  因此,為保障這類機械加工設備的正常運行,切削顫振的控制變得越來越重要。

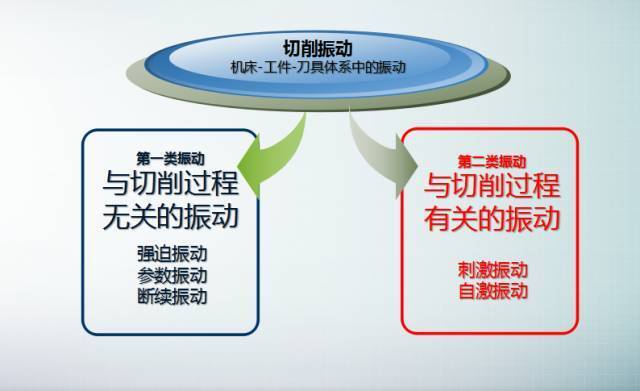

  切削振動的分類




  切削振動產生的原因




6

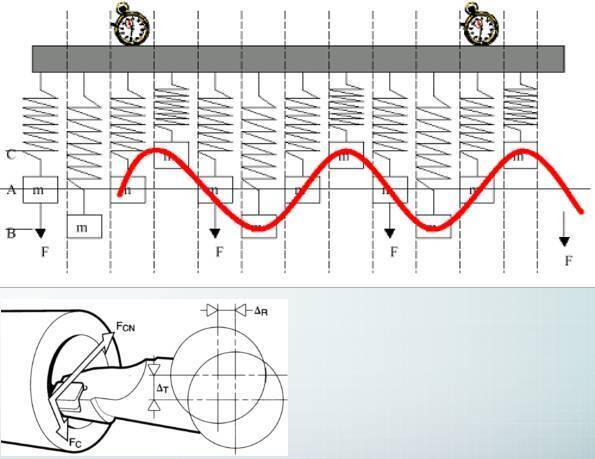

  刀具在切削工件時發生振動需要有下面三個條件同時存在:


  第一是包括刀具在內的工藝系統剛性不足導致其固有頻率低,


  第二是切削產生了一個足夠大的外激力,


  第三是這個外激力的頻率與工藝系統的固有頻率相同隨即產生共振。


  如何消除切削振動快樂


 ?。ㄒ唬┙鉀Q思路


  第一是減小切削力至最??;


  第二是盡量增強刀具系統或者夾具與工件的靜態剛性;


  第三則是在刀桿內部再制造一個振動去打亂外激切削力的振頻,從而消除刀具振動。


  (二)應對之策


  1.第一是減小切削力至最小

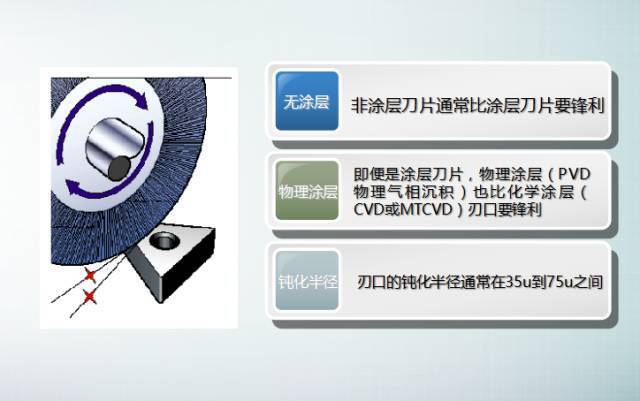

 ?。?)使用鋒利的刀片來降低切削力


7

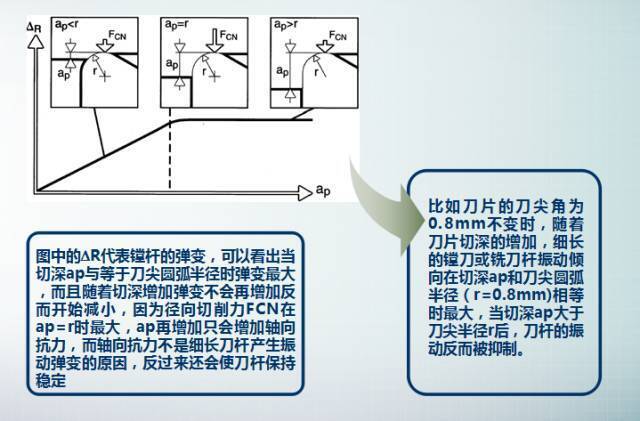

  (2)切深一定時使用小的刀尖圓弧半徑


8

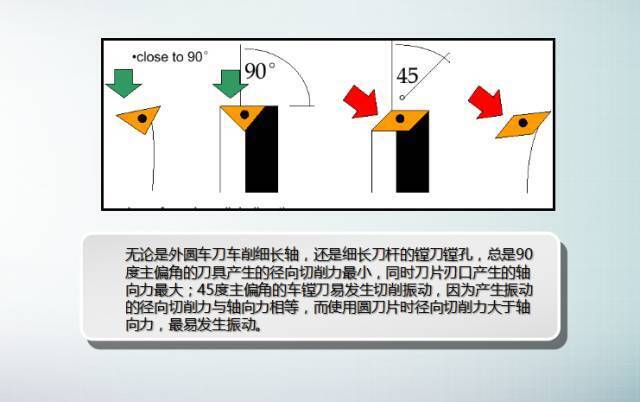

 ?。?)對于細長刀桿的鏜刀和車削細長軸零件應采用90度主偏角刀具


9

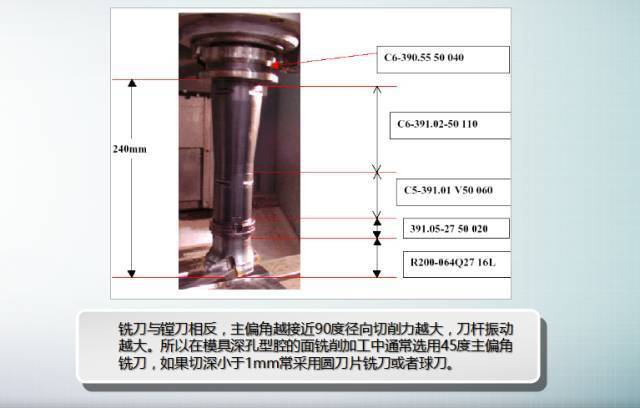

 ?。?)對于細長桿的銑刀反而是圓刀片銑刀最有利于消振




10


  (5)細長桿立銑刀銑削深型腔時常采用插銑方法


11

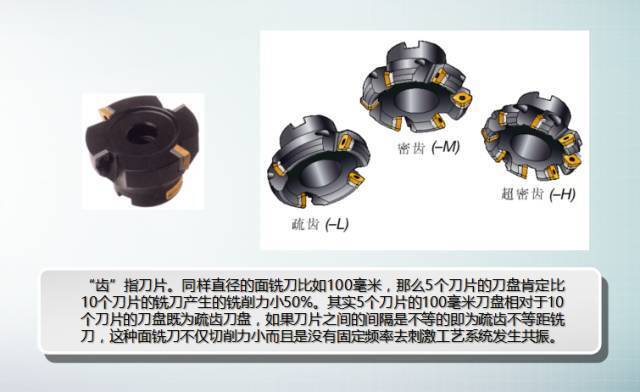

 ?。?)面銑刀采用疏齒不等距銑刀來減小銑削振動


12

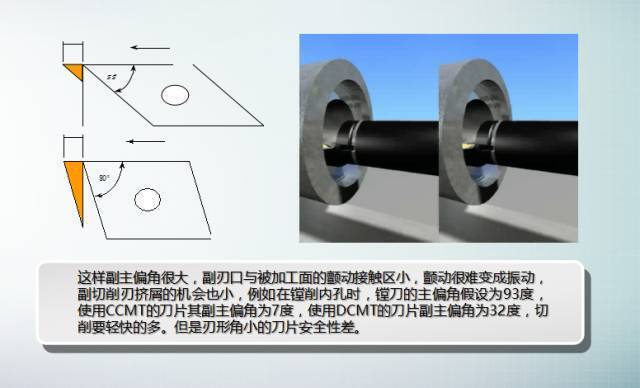

  (7)內孔鏜削時刀片刃形角越小越好




13


  2.提高刀桿的靜態剛性(StaticToughness)


14

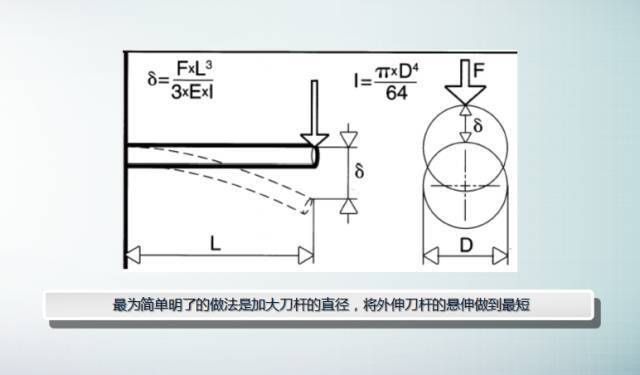

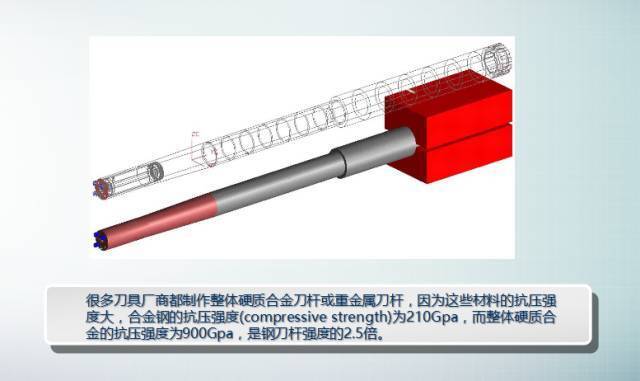

  使用整體硬質合金或重金屬刀桿提高刀桿的靜態剛性


15

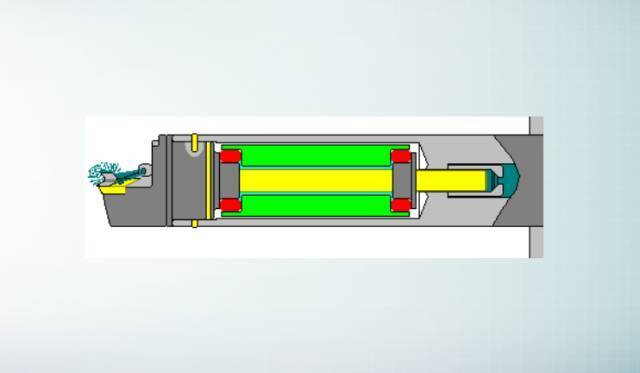

  3.提高刀具的動態剛性—被動阻尼避振刀桿


16
