如何才能確定五軸聯動機床的坐標？

新聞資訊 | 2021-11-11 14:10

　　數控機床的加工的目的是插補加工動作從一個點到另一個點，特別是對五軸聯動的機床，確定這些點的坐標尤為重要，只有確定了這些點，才能夠正確的執行加工，那么數控機床加工中的這些點是怎么確定的呢？是機床坐標系來確定這些點的坐標。


1


　　根據ISO841標準，數控機床坐標系用右手笛卡兒坐標系作為標準確定。數控車床平行于主軸方向即縱向?yàn)閆軸，垂直于主軸方向即橫向?yàn)閄軸，刀具遠離工件方向?yàn)檎颉?/p>

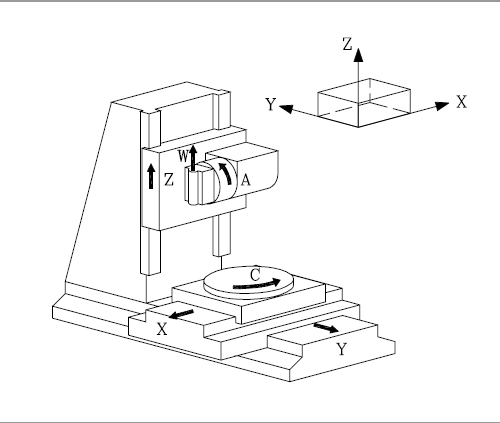

　　坐標軸的特點:


　　X和Y主運動位于機床的主工作平面.


　　Z平行于機床的主軸，垂直于主XY平面.


　　U,V,W分別平行于X,Y,Z軸的軸.


　　A,B,C繞X,Y,Z軸的旋轉軸.


　　1、機床坐標系確定


　　1.1、機床相對運動的規定


　　工件相對靜止，而刀具運動。


　　在機床上，始終認為工件靜止，而刀具是運動的。這樣編程人員在不考慮機床上工件與刀具具體運動的情況下，就可以依據零件圖樣，確定機床的加工過程。


2


　　1.2、機床坐標系的規定


　　標準機床坐標系中X、Y、Z坐標軸的相互關系用右手笛卡爾直角坐標系決定。


　　在數控機床上，機床的動作是由數控裝置來控制的，為了確定數控機床上的成形運動和輔助運動，必須先確定機床上運動的位移和運動的方向，這就需要通過坐標系來實現，這個坐標系被稱之為機床坐標系。

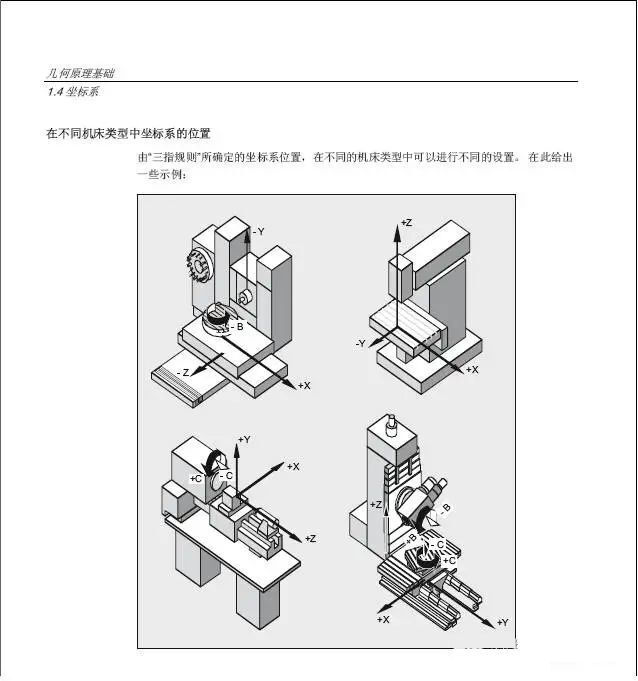

　　例如銑床上，有機床的縱向運動、橫向運動以及垂向運動，如圖所示。在數控加工中就應該用機床坐標系來描述相互關系。

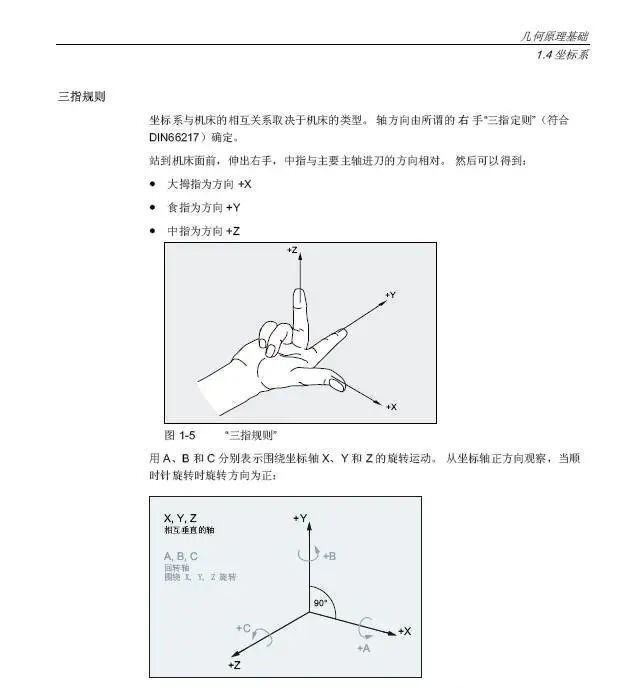

　　標準機床坐標系中X、Y、Z坐標軸的相互關系用右手笛卡爾直角坐標系決定：


　　1)伸出右手的大拇指、食指和中指，并互為90度。則大拇指代表X坐標，食指代表Y坐標，中指代表Z坐標。


　　2)大拇指的指向?yàn)閄坐標的正方向，食指的指向?yàn)閅坐標的正方向，中指的指向?yàn)閆坐標的正方向。


　　3)圍繞X、Y、Z坐標旋轉的旋轉坐標分別用A、B、C表示，根據右手螺旋定則，大拇指的指向?yàn)閄、Y、Z坐標中任意一軸的正向，則其余四指的旋轉方向即為旋轉坐標A、B、C的正向。


3


　　2、五軸聯動機床的坐標系


　　五軸聯動數控機床一般控制三個直線坐標軸和兩個旋轉坐標軸同時運動，使刀具和工件能夠按照規定的運動軌跡進行切削加工，適合于加工葉片、螺旋槳、機翼等復雜型面的零件。兩個旋轉坐標軸可以是轉臺的回轉及刀具的擺動，也可以是控制平轉臺和立轉臺的聯動，或控制刀具作兩個方向的擺動


　　五軸聯動機床因?yàn)橛辛诉\(yùn)動旋轉頭控制部件，所以機床坐標系的確定必須要和運動旋轉部件的機械定義結合起來，五軸聯動機床的坐標系要在笛卡爾坐標系的基礎上結合運動旋轉部件定義出機床坐標系。最重要的原則就是要以工件不動為基準來確定坐標系和軸的運動方向。


4


　　3、結語


　　五軸聯動數控機床采用右手笛卡爾定則，再結合工件的是否運動的情況來確定機床的坐標系。
