數控轉臺中常見的軸承有哪些？

新聞資訊 | 2021-12-22 10:44

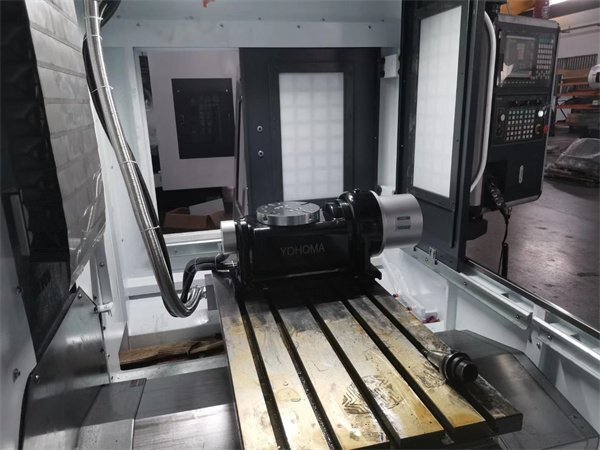

　　轉臺在機床的附件中屬于非常重要的部分，是一種能夠沿著垂直方向和水平方向同時旋轉運動的機器。轉臺可以根據不同的用途，有著自己的功能和分類方法，軸承作為轉臺主軸和核心部件，軸承不同，作用也不同，我們就來了解一下轉臺中的常見的軸承：


五軸 (13)

　　1、交叉滾子軸承：交叉滾子軸承在轉臺上的應用也比較的普遍。交叉滾子軸承的特征是軸承中有兩個滾道，兩排交叉排列的滾子。與傳統的推力軸承+徑向定心軸承組合相比，交叉滾子軸承結構緊湊，體積小巧，并簡化了工作臺設計，從而降低了轉臺的成本。


　　2、靜壓軸承+精密圓柱滾子軸承：靜壓軸承是一種靠外部供給壓力油，在軸承內建立靜壓承載油膜以實現液體潤滑的滑動軸承。液體靜壓軸承從起動到停止始終在液體潤滑下工作，所以沒有磨損，使用壽命長，起動功率小；此外，轉臺使用軸承還具有旋轉精度高，油膜剛度大，能抑制油膜振蕩等優點。精密圓柱滾子軸承具有很好的徑向承載力，并且由于采用了精密級的軸承，轉臺的回轉精度也能得到很好地保證。


　　3、推力球軸承+圓柱滾子軸承：推力球軸承能承受一定的軸向力，所以該軸承主要用于轉臺承受工件的重量；而圓柱滾子軸承主要用于徑向的定位和承受外部的徑向力。該類設計應用廣泛，并且成本也相對比較的低廉。
