3、4、5軸CNC加工之間有什么區別?

新聞資訊 | 2022-03-09 15:25

  CNC加工中,3軸、4軸、5軸有什么區別?它們各自的優勢是什么?


  三軸數控加工


  三軸數控銑削仍然是最流行和應用最廣泛的加工工藝之一。在三軸加工中,工件保持固定,旋轉刀具沿X、y和Z軸切割。這是一種相對簡單的數控加工形式,可以制造結構簡單的產品。它不適用于加工具有復雜幾何形狀或零件的產品


  因為只能在3軸上進行切削,加工速度也可能比4軸或4軸加工慢,因為在4軸數控銑削中,工件可能需要手動重新定位以獲得所需的形狀


  四軸數控加工

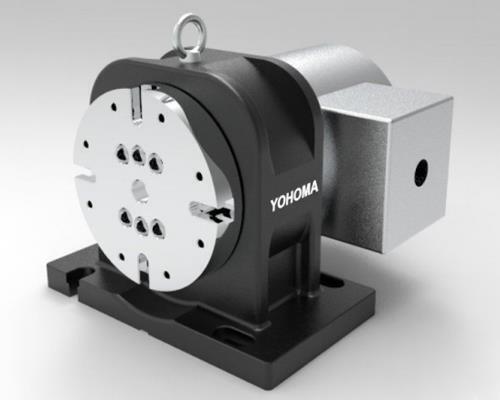

四軸YM-180(1)

  第四個軸添加到刀具的運動中,允許繞X軸旋轉?,F(xiàn)在有四個軸x、y、Z和a(繞x旋轉)。大多數四軸數控機床也允許工件旋轉,稱為b軸,因此機床可以同時充當銑床和車床,


  如果需要在零件側面或氣缸表面鉆孔,則四軸數控加工是最佳選擇。加工過程大大加快,加工精度高。


  五軸數控加工

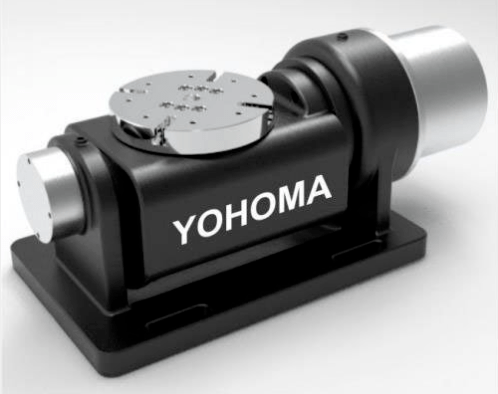

微信圖片_20210813141357

  5軸加工是指在加工具有復雜幾何形狀的零件時,機床需要能夠在五個自由度上定位和連接。與四軸數控銑削相比,五軸數控銑削多了一個旋轉軸。第五個軸圍繞Y軸旋轉,也稱為b軸。工件也可以在某些機器上旋轉,有時稱為b軸或c軸。五軸機床可以在不改變工件在機床上的位置的情況下加工工件的不同側面,這可以大大提高棱柱形零件的加工效率。


  由于五軸數控加工的高度通用性,它用于制造復雜的精密零件。例如醫療零件、航空航天零件、鈦合金零件、油氣機械零件等


  那么3、4軸和5軸數控加工的區別是什么?


  1.原理:3軸有XYZ軸,4軸有x,y,Z軸,a,5軸有x,y,Z,W,B或x,y,Z,a,B軸


  2.加工特點:對于三軸加工,刀具方向在整個切削路徑中保持不變。刀尖的切削狀態不可能實時完美。對于五軸加工,在沿整個路徑移動的過程中,可以優化刀具方向,同時刀具沿直線移動。這樣,可以在整個路徑中保持最佳切割狀態。對于四軸加工,在三個軸上添加一個旋轉軸,這三個軸通常在水平面上旋轉360°。但它不能高速旋轉。適用于加工一些箱體零件。
