為什么選擇YOHOMA五軸轉臺?看這里有你想要的答案嗎?

新聞資訊 | 2022-03-16 13:16

  1、YOHOMA五軸轉臺可支持任意機床系統


  新代系統:確定通訊方式(備注:根據通訊方式選型安川驅動器和通訊線材)


  三菱系統:確定三菱版本


  發那科系統:確定發那科具體版本(MF或MD系統搭配驅動器不一樣),mate、MD系統裝轉臺需跟裝機師傅溝通是否有開通四軸五軸功能


  其他系統可裝轉臺:華中系統、兄弟機系統、西門子系統等


  2、齒輪嚙合反向自鎖剎車


  YOHOMA轉臺采用消隙齒輪嚙合反向自鎖剎車,確保高精度運轉穩定。

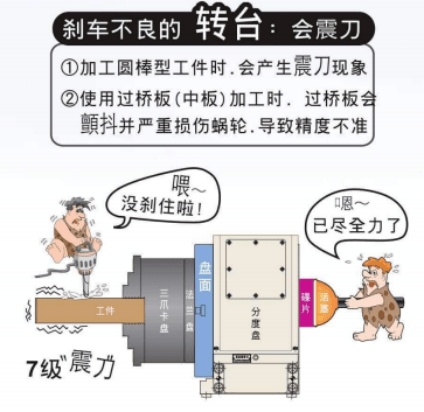

  3、市場大部分都是氣壓和液壓剎車,靠齒輪自鎖能剎的住嗎?


  完全能剎住,我們根據您加工的產品選型轉臺型號,消隙齒輪力矩遠遠大于切削力。


  4、市場大部分都是氣壓和液壓剎車,齒輪自鎖跟它們有什么區別呢?


  市場上絕大部分都是采用氣壓和液壓自鎖。油剎自鎖還需要配液壓站。不管氣剎還是液剎給信號都需要反應時間。而YOHOMA五軸轉臺采用齒輪嚙合自鎖,能快速聯動,提高加工效率。然而長時間使用氣壓液壓容易漏壓,影響剎車效果,降低加工精度。


  5、那轉臺加工精度怎么樣呢?

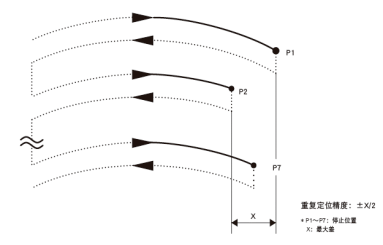

  以轉臺的重復定位精度來說,如160轉臺是正負5角秒,裝夾200直徑的產品,精度是:


  X/2πR=重復定位精度/3600/360


  X/200×3.14=10/3600/360


  X=0.0048mm


  7、如何確定轉臺可用工件大???


  以我們的YHM-160H為例

工件高度=

           機床主軸鼻端到工作臺最高距離 480mm

                         ↓

              刀柄和刀具長度  100mm

                         ↓

               夾治具高度 50mm

                         ↓

                轉臺高度 225


工件高度=105mm


工件半徑

      =小于轉臺中心高   125mm
