cnc五軸加工準確度與精密度的區別?

新聞資訊 | 2022-07-06 17:04

加工精度是指被加工零件表面的實際尺寸、形狀、位置以及圖紙要求的理想幾何參數!對于理想的幾何參數,尺寸精度是指平均尺寸;形狀精度是指絕對圓、圓柱、平面、圓錐和直線;相互位置的精度是指絕對平行度、垂直度、同軸度、對稱度等。

1、尺寸精度,是指零件加工后的實際尺寸與零件尺寸公差帶中心的對應關系。

2、形狀精度,是指被加工零件表面的實際幾何形狀與理想幾何形狀的程度。

3、位置精度,是指零件加工后相關表面之間的實際位置精度差。

4、相互關系在設計機械零件和規定零件的加工精度時,通常需要將形狀誤差控制在位置公差之內,位置誤差應小于尺寸公差。這意味著精密零件或零件重要表面的形狀精度需要高于位置精度要求,位置精度要求需要高于尺寸精度要求。

所謂加工誤差,是指實際幾何參數與理想幾何參數之間的偏差。其中,加工誤差的大小反映加工精度的高低,誤差越大,加工精度越低;誤差越小,加工精度越高。

加工精度簡介“加工精度”是一個術語,主要用于生產產品。加工精度和加工誤差都用來評價加工表面的幾何參數。其中,加工精度需要用公差等級來衡量。等級值越小,精度越高;而加工誤差用數值表示,數值越大,誤差越大;即加工精度越高,加工誤差越小,加工精度越低,加工誤差越大。

有20個容差級別,從IT01、IT0、IT1、IT2、IT3到IT18。其中IT01表示零件的加工精度最高,IT18表示零件的加工精度最低,一般IT7和IT8為加工精度的中間等級。

需要注意的是,無論采用何種處理方法,得到的實際參數都不會絕對準確。從零件的功能來看,如果加工誤差在零件圖要求的公差范圍內,則認為加工精度是有保證的。

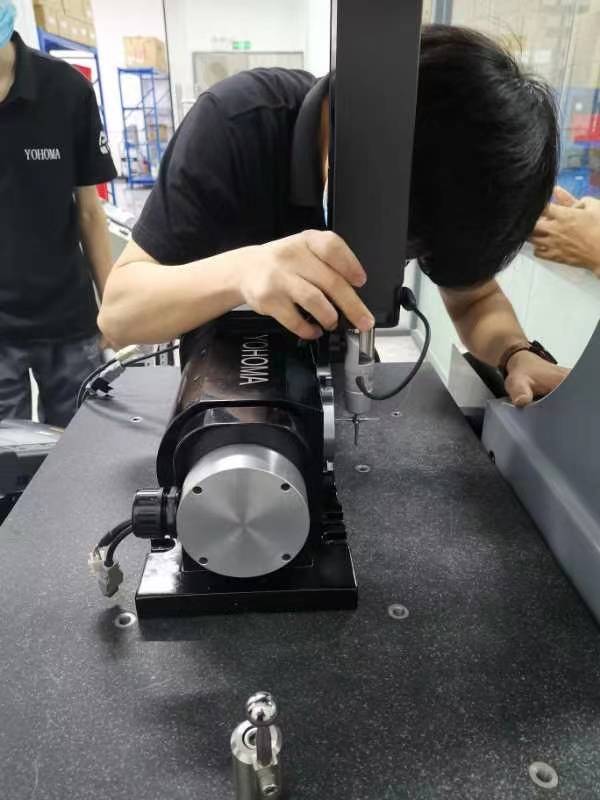

YOHOMA五軸轉臺

準確度與精密度的區別

1、準確度當準確度小時,測量數據的平均值與真實值的偏差較小。但是在數據分散的情況下,也就是偶然誤差的大小就不清楚了。

2、精密度是指用同一備用樣品重復測定所得結果的重復性和一致性。但是,可能有很高的精度,但準確度并不準確。例如,如果使用1mm的長度進行測量,則會得到三個結果,分別是1.051mm、1.053和1.052。雖然它們的精度很高,但數值并不準確。因此,準確度是指測量結果的準確度,而精密度是指測量結果的重復性和再現性。其中,精度是精度的前提。
