臥式加工中心如何加裝五軸轉臺？

新聞資訊 | 2022-09-09 10:41

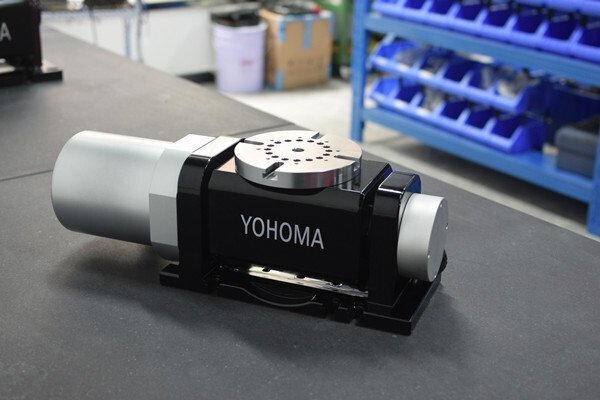

    臥式加工中心一般標配是三軸，只能加工一個面，如果需要四個面加工，可在現有的工作臺加裝一個轉臺，這樣就可以解決裝夾四面加工，轉臺部分也分為多種結構類型，第一種：聯動式 0.001度，這種類型應用于臥式四軸聯動加工，一般是做螺旋型的產品，可以XYZA四個軸同時聯動，第二種：固定角度 1度，這種類型是最為常見的臥加轉臺，與前者不同，這種是不能做聯動加工，分割角度是整數分度，不帶小數點的角度，如1、2、3度到360度任意正反加工，但同樣是需要進行伺服電機控制。第三種：角度設定為五度1分，比如：5-10-15的5度整，不能像5-6-7度類似的旋轉。第四種：液壓式等份，這種是非數控控制，不與系統連接單獨控制，驅動方式為液壓式控制。
