哪種類型的轉臺最適合加工呢?在購買五軸機床之前需要做哪些準備?

新聞資訊 | 2022-10-25 17:20

  五軸機床在需求方面越來越受歡迎,你知道為什么嗎?一個最重要的是五軸旋轉傳動系統,許多人仍然不清楚這個系統,不同制造商使用不同專業術語,這讓很多買家感到困惑,因?yàn)槊糠N旋轉傳動結構不同,這很難讓進行比較并做出正確的判斷。

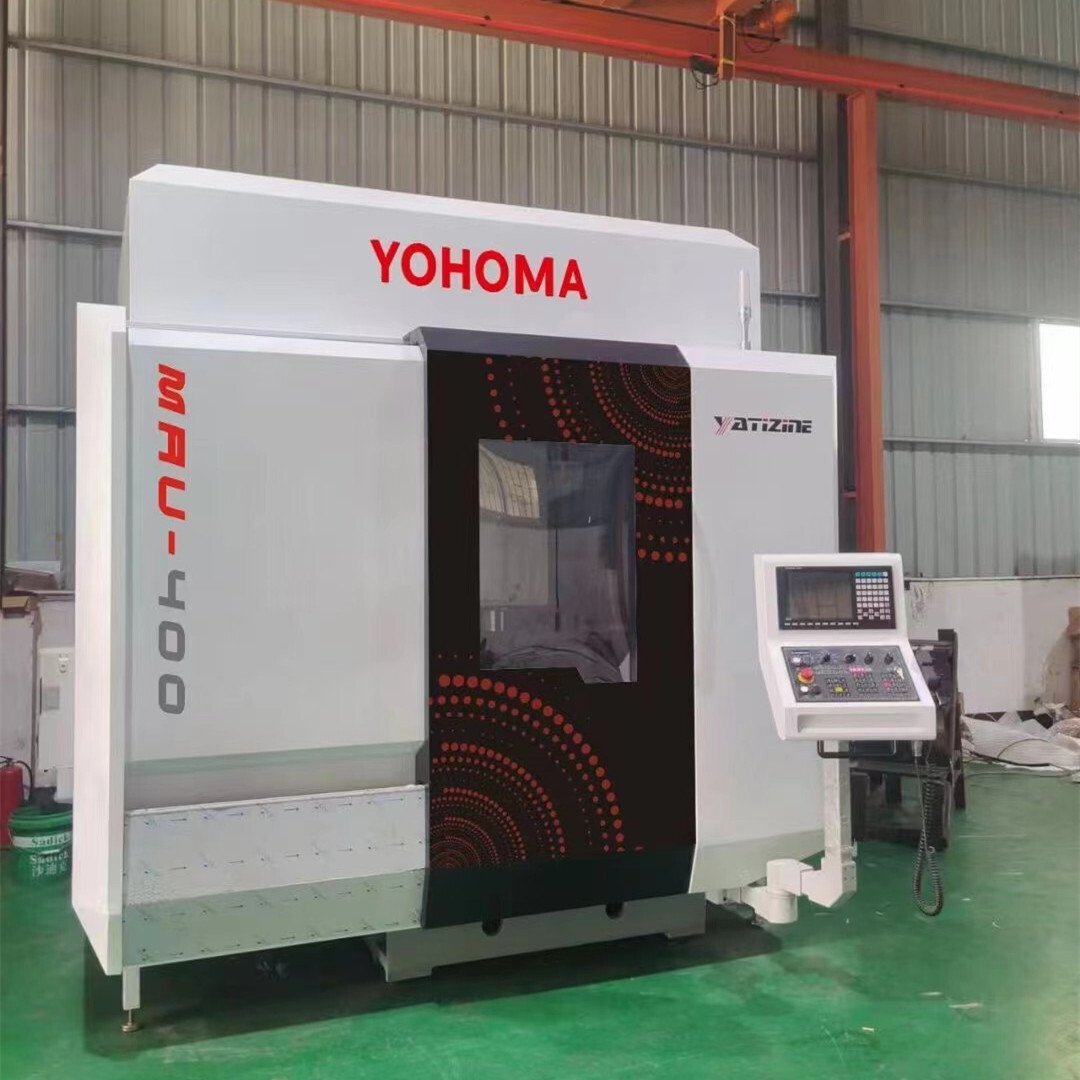

五軸機床

  其實不同的五軸機床產出的切削效果是不同的,從五軸轉臺的性能來看,哪種類型的轉臺最適合加工呢?在購買五軸機床之前需要做哪些準備?我們來一一解答下,五軸旋轉臺有三種主要結構:

YOHOMA訂制消隙齒輪

  1、YOHOMA訂制消隙齒輪是一種齒輪傳動,他們通過滾動的擺線盤,利用擺線針輪以減少摩擦,使其更可靠。它的設計非常堅固耐用,多個接觸點有助于負荷分配,交叉滾子軸承之間賦予其非常高的抗沖擊的能力。具有平穩的加減速度,這意味著它的彈性形變很小,在高扭矩范圍內,它幾乎是沒有反向間隙。并且對于五軸空間中心非常精確,高傳動比給它更大的剛性與載荷,以及啟動扭矩,使其在平穩啟動時具有更快的加速度。這種類型的傳輸結構在發達國家廣為采用,如在石油和天然氣,醫療、模具、半導體產業等。因?yàn)樗梢约庸ざ喾N材料,這項技術已經存在了20多年。經過多年驗證,YOHOMA訂制擺線齒輪用于歐美日等市場,如GROB(格洛勃)、DMG(德馬吉)和HASS(哈斯).其高性能設計使其應用非常靈活,可以加工像鈦這種的硬材料,硬性模具鋼等。

1667788299657232


  2、DD馬達直驅電機是沒有傳動裝置的,他們使用的是DD電機是直接驅動到旋轉臺,加速度很快,以及一對一的功率比。因?yàn)樗侵苯域?qū)動的,還具有零齒隙優點,并且對于五軸機床加工非常精確。特別是對于輕切削,軟材料的精加工。但是,它不適合切割硬材料,原因是產生的功率較小,這會引起加工的抖動。同時對大工件設定,最大負載較低,并不適合重型或者大型工件加工。主要應用在歐洲日本品牌,像牧野和大同大偎和發那科等公司,DD電機直接驅動,他們主要用于小工件的大批量生產,通常用于加工小模具嵌件,如葉輪、3C零件等電子產品的加工。

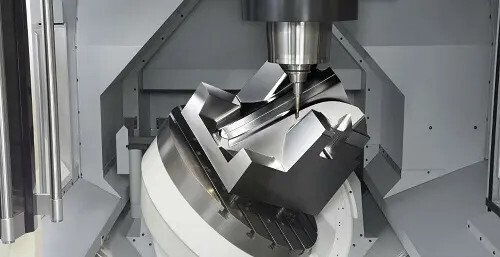

四軸加工

  3、蝸輪蝸桿滾子凸輪傳動是一種非常傳統的傳動系統。并不能滿足于現代精密加工標準,傳動比給它一個非常大的接觸面。因?yàn)闀?huì)產生很大的摩擦力,加速度很慢,相比于齒輪傳動效率比較低。并且隨著時間的推移,將增加齒隙,產生間隙。主要用于預算不高的品牌,歐美日等發達國家很少使用,如三軸標準機床的加裝轉臺。這種類型的傳動結構一般,適合一般零件加工,但不適用于精密加工。五軸聯動,壽命,轉換效率,精度和速度都很一般。最后,可能了解這些有助于您選擇的機器適用在不同材料上有效地加工工件,實現更大的加工利益。
