五軸旋轉工作臺傳動原理,看清楚了!

新聞資訊 | 2022-03-01 15:03

  文章開始之前,我們先來了解五軸轉臺有立式、臥式和搖籃式二軸NC工作臺,NC工作臺NC分度頭,NC工作臺90軸,NC工作臺45B軸,NC工作臺A軸,二軸NC主軸等類型。

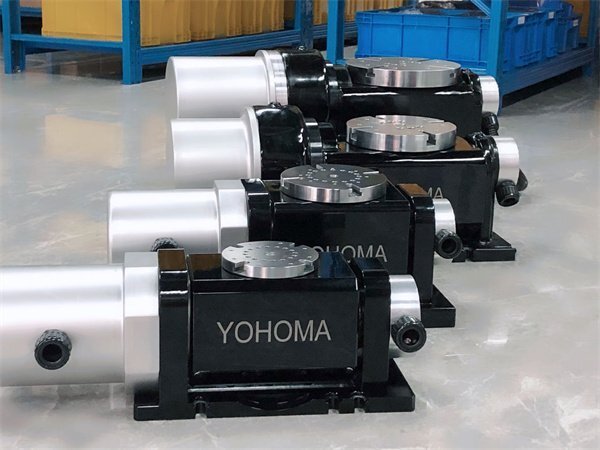

  YOHOMA五軸轉臺


  上述六大類共3種五軸聯動方式都有各自的特點,無法說哪一種形式更好,只能說你的產品適合哪種類型的五軸加工。

五軸轉臺產品

  哪幾種類型五軸


  1)五坐標聯動雙轉臺機床


  旋轉坐標有足夠的行程范圍,工藝性能好。


  由于受結構的限制,擺動坐標的剛性較低,成為整個機床剛性的薄弱環節.而雙轉臺機床,轉臺的剛性大大高于擺頭的剛性,從而提高了機床總體剛性。


  便于發展成為加工中心.只需加裝獨立式刀庫及換刀機械手即可但雙轉臺機床轉臺坐標驅動功率較大,坐標轉換關系較復雜。


  2)五坐標聯動雙擺頭機床


  雙擺頭機床擺動坐標驅動功率較小,工件裝卸方便且坐標轉換關系簡單。


  3)五坐標聯動一擺頭一轉臺機床



  一擺頭一轉臺式機床性能則介于上述兩者之間。


  五軸轉臺的使用,讓工件的裝夾變得容易。加工時無需特殊夾具,降低了夾具的成本,避免了多次裝夾,提高模具加工精度。采用五軸技術加工模具可以減少夾具的使用數量。另外,由于五軸聯動機床可在加工中省去許多特殊刀具,所以降低了刀具成本。五軸聯動機床在加工中能增加刀具的有效切削刃長度,減小切削力,提高刀具使用壽命,降低成本。


  采用五軸加工模具可以很快的完成模具加工,交貨快,更好的保證模具的加工質量,使模具加工變得更加容易,并且使模具修改變得容易。在傳統的模具加工中,一般用立式加工中心來完成工件的銑削加工。隨著模具制造技術的不斷發展,立式加工中心本身的一些弱點表現得越來越明顯?,F(xiàn)代模具加工普遍使用球頭銑刀來加工,球頭銑刀在模具加工中帶來好處非常明顯,但是如果用立式加工中心的話,其底面的線速度為零,這樣底面的光潔度就很差,如果使用四、五軸加工技術加工模具,可以克服上述不足。
