轉臺軸承的原理及種類有哪些,如何選擇?

新聞資訊 | 2022-11-22 09:59

  轉臺軸承是一種能夠同時承受軸向負荷、徑向負荷和傾覆力矩等綜合載荷的軸承,每種轉臺軸承的結構及使用場合都有所不同,那么問題來了轉臺軸承如何選擇呢?下面轉臺軸承廠家就來為大家介紹一下轉臺軸承的原理及種類有哪些,我們可以根據每種軸承的不同結構、特性及使用場合來分辨選擇。

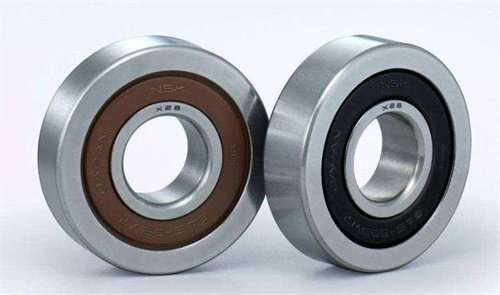

nsk軸承

  一、轉臺軸承原理


  數控回轉工作臺(簡稱數控轉臺)除了可以實現圓周進給運動之外,還可以完成分度運動。而分度工作臺的功用只是將工件轉位換面,和自動換刀裝置配合使用,實現工件一次安裝能完成幾個面的多種工序,因此,大大提高了工作效率。數控轉臺的外形和分度工作臺沒有多大差別,但在結構上則具有一系列的特點。由于數控轉臺能實現進給運動,所以它在結構上和數控機床的進給驅動機構有許多共同之處。不同點是驅動機構實現的是直線進給運動,而數控轉臺實現的是圓周進給運動。



  回轉工作臺廣泛地使用于各種數控銑床、鋰床、各種立車、立銃等機床上。除了要求回轉工作臺能很好地承受工件重量外,還需要保證其在承載下的回轉精度。轉臺軸承,作為轉臺的核心部件,在轉臺運行過程中,不僅要具有很高的承載能力,還需具備高回轉精度、高抗傾覆能力、以及較高的轉速能力等。


  二、轉臺軸承的分類


  在回轉工作臺設計中,使用的比較多的YRT轉告軸承類型大致分為推力球軸承組合圓柱滾子軸承、靜壓軸承組合精密圓柱滾子軸承、交叉滾子軸承:

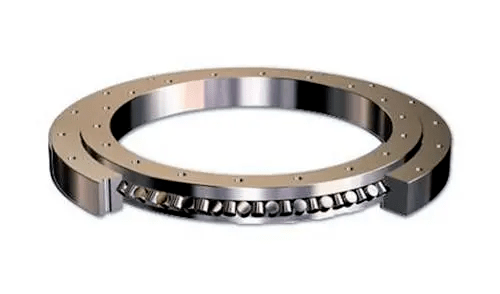

交叉滾子軸承

  1、交叉滾子軸承


  交叉滾子軸承在轉臺上的應用也比較的普遍,交叉滾子軸承的特征是軸承中有兩個滾道,兩排交叉的滾子。與傳統的推力軸承+徑向定心軸承組合相比,交叉滾子軸承結構緊湊,體積小巧,并簡化了工作臺設計,從而降低了轉臺的成本。

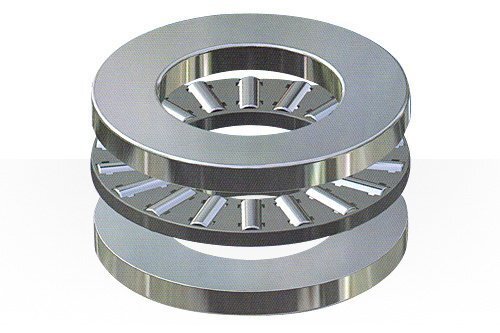

推力圓柱滾子軸承

  2、推力球油承組合圓柱滾子軸承


  推力球軸承能承受一定的軸向力,所以該軸承主要用于承受工件的重量;而圓柱滾子軸承主要用于徑向的定位和承受外部的徑向力。該類設計應用廣泛,并且成本也相對比較的低廉。由于推力球是一種點接觸的軸承,所以它的軸向承載力相對比較有限,主要用于小型或中型的機床回轉工作臺中。

圓柱滾子軸承

  3、靜壓軸承組合精熨圓柱滾子軸承


  靜壓軸承是一種靠外部供給壓力油,在軸承內建立靜壓承載油膜以實現液體潤滑的滑動軸承。液體靜壓軸承從起動到停止始終在液體潤滑下工作,所以沒有唇損,使用壽命長,起動功率小;此外,這種軸承還具有旋轉精度高,油膜剛度大,能抑制油膜等優點。精密圓柱滾子軸承具有很好的徑向承載力,并且由于采用了精密級的軸承,回轉工作臺的回轉精度也能得到很好的保證。使用該類設計的回轉工作臺能承受很高的軸向力,有些工件的重量超過200噸以上,轉臺直徑超過10米。但是該類設計也有一些不足之處,由于靜壓軸承必須附帶一套專用的油系統來(烯壓力油,維護比較復雜,且成本也比較高。


  轉臺軸承如何選擇?以上對轉臺軸承的種類進行了講解,在回轉工作臺設計中,使用的比較多的軸承類型大致分為推力球軸承組合圓柱滾子軸承、靜壓軸承組合精密圓柱滾子軸承、交叉滾子軸承,大家在選擇的時候可以根據不同的使用范圍及特性選擇不同組合的轉臺軸承。
